脱氧塔

真空脱氧塔用于氰化法选矿中,是贵液净化的主要脱氧设备。在氰化法选金工艺中,溶解在贵液中的氧,对锌置换是有害的,必须最大限度的将它分离出去。真空脱氧是脱氧的理想工艺,它是在脱氧塔内进行的。

全国24小时客服热线:400-6969-268

产品目录

产品结构

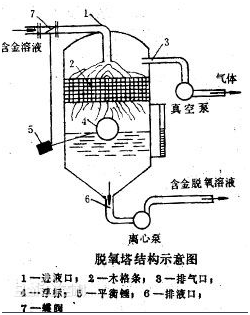

脱氧塔主要由塔体、塔盖、喷液器、填料、液面调节装置及管式液位计等组成。其中喷液器、填料、液面调节装置在塔体内部。脱氧塔是目前应用比较普遍的脱氧设备,它是一圆柱形锥底塔体,上面的塔盖用螺栓固定。塔体内上部是溶液喷淋器,中部为聚丙烯带编网填料,这些网由圆钢焊接的支撑件固定,并由塔内下部的筛板支撑。构成塔内的整个填料层,该填料层为贵液的脱氧提供了更多的机会。塔体的下部是脱氧液储存室,并设有液面控制装置。该装置根据液面的高低调节进液口阀门开启的程度,实现液面的控制。

产品工作原理

脱氧塔内的溶液由真空作用吸入塔的顶部,由喷淋器扩散较均匀地喷洒到填料面上。向下流动中在真空作用下,液体内溶解的气体被脱出,达到脱氧的目的。脱氧液由锥底的排液口被泵吸出而压入置换作业。  生产中脱氧塔计示压力为0.005~0.011Mpa时,其脱氧率可达95%以上,脱氧液含氧量在0.5g/m3以下。脱氧塔的高度各规格一般均不小于3m

脱氧塔的配套真空设备一般为水喷射泵。

产品优势

脱氧塔用于氰化法选矿中,是贵液净化的主要脱氧设备。在氰化法选金工艺中,溶解在贵液中的氧,对锌置换是有害的。必须最大限度的将它分离出去。脱氧是脱氧的理想工艺,它是在脱氧塔内进行的。新型塑料网状填料是我公司研制的一种新产品,克服了点波填料因碱性氰化液结钙堵孔影响脱氧效果的弊端。

产品参数

脱氧塔技术性能

型 号

塔体尺寸

工作压力真空度

工作温度

喷淋量

重量

(mm)

(Mpa)

(m³/㎡.h)

(kg)

TY-830

φ800×3000

0.09-0.096

常温

1.56

747

TY-1030

φ1000×3000

956.2

TY-1136

φ1100×3600

1168

TY-1236

φ1200×3600

1232

TY-1435

φ1400×3500

1517

TY-1536

φ1500×3600

1632

TY-1840

φ1800×4000

2.08

2042

TY-2035

φ2000×3500

2642
