旋流器

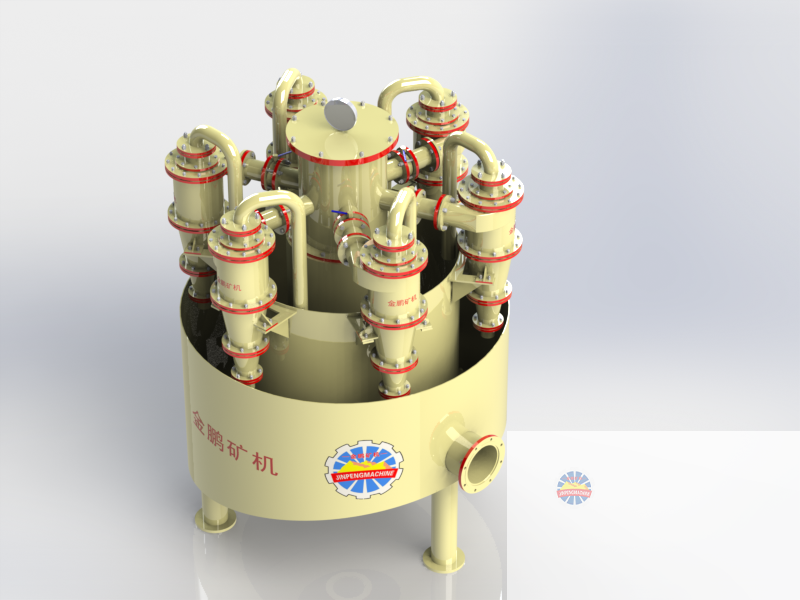

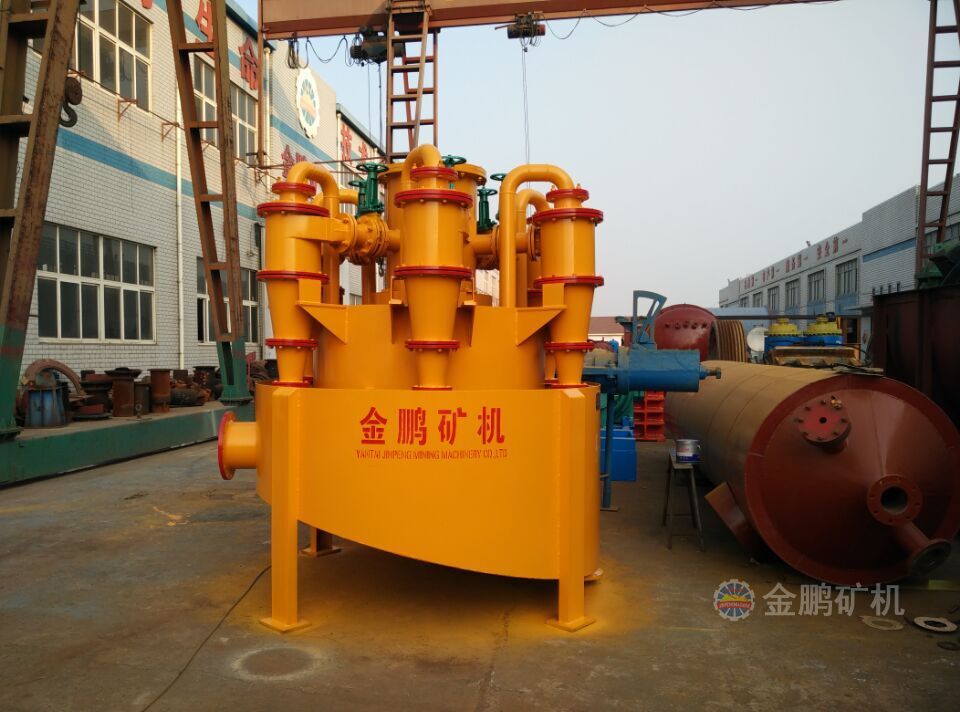

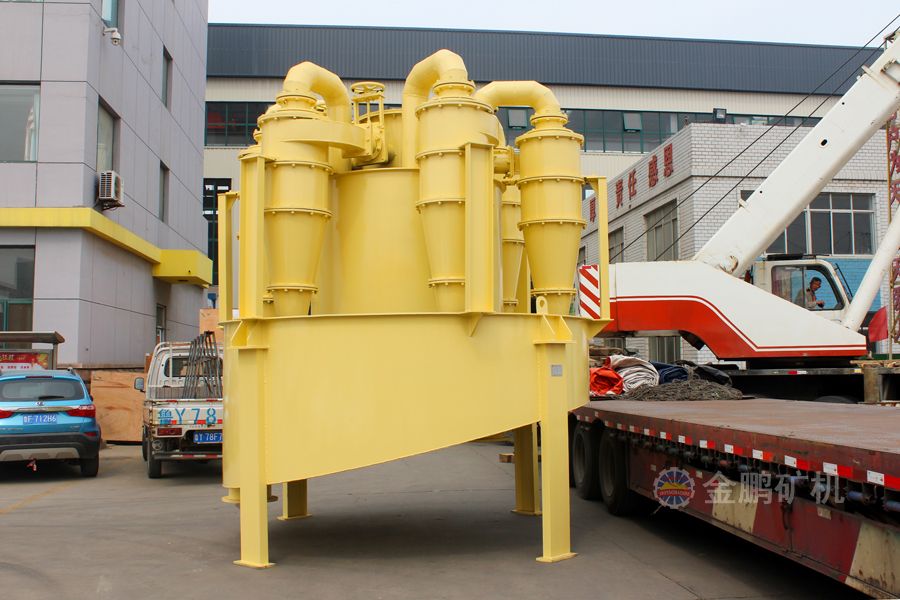

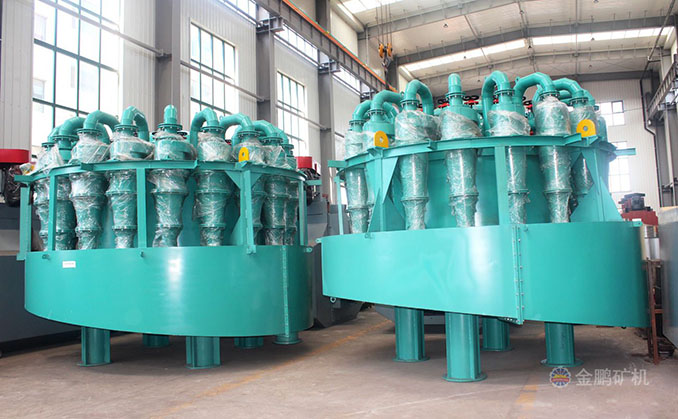

旋流器组能够满足大型矿山的矿量需求,我公司可为用户定制旋流器组,根据不同的给矿粒度、底流浓度和生产量等对旋流器进行选型并确定旋流器数量,其分级效率比螺旋分级机高20-30%,可达到70-85%。

全国24小时客服热线:400-6969-268

产品目录

产品工作原理

旋流器是一种利用流体压力产生旋转运动的装置。当料浆以一定的速度进入旋流器,遇到旋流器器壁后被迫作回转运动。由于所受的离心力不同,料浆中的固体粗颗粒所受的离心力大,能够克服水力阻力向器壁运动,并在自身重力的共同作用下,沿器壁螺旋向下运动,细而小的颗粒及大部分水则因所受的离心力小,未及靠近器壁即随料浆做回转运动。在后续给料的推动下,料浆继续向下和回转运动,于是粗颗粒继续向周边浓集,而细小颗粒则停留在中心区域,颗粒粒径由中心向器壁越来越大,形成分层排列。随着料浆从旋流器的柱体部分流向锥体部分,流动断面越来越小,在外层料浆收缩压迫之下,含有大量细小颗粒的内层料浆不得不改表方向,转而向上运动,形成内旋流,自溢流管排出,成为溢流,而粗大颗粒则继续沿器壁螺旋向下运动,形成外旋流,最终由底流口排出,成为沉砂。

旋流器组与其他设备组合成分级设备组,可提高磨机的处理能力15%以上,组合设备之一的多功能筛可将溢流中的粗颗粒自动返回磨机。


产品优势

内部均衬有耐磨橡胶,包括箱体、管路和关键部位等都作了包胶处理,旋流器寿命可达2年以上。 旋流器组运行平稳,分级效率高。


产品特色

旋流器组可配备分级自动控制系统,分别针对黑色、有色金属和化工矿物、非金属矿物、建材矿物等特性设置参数,对泵池的液位以及渣浆泵的流量、出口压力、矿浆浓度、电机转速等进行检测和自动调节,保证旋流器入口指标稳定。根据旋流器溢流浓度、流量的测定反馈数据调整参数,使指标始终处于所需的最佳范围。

产品参数

型号

直径mm

高度mm

给料口压力Mpa

分离粒度μm

重量kg

JAX-75

75

472.5

0.1-0.5

20-60

4

JAX-100

100

499

0.05-0.4

20-60

8

JAX-125

125

590

0.05-0.4

25-65

10

JAX-150

150

786

0.05-0.4

30-75

22

JAX-200

200

1114

0.05-0.4

40-100

36

JAX-250

250

1380

0.05-0.4

40-100

63

JAX-300

300

1490

0.03-0.4

50-150

88

JAX-350

350

1674

0.03-0.4

50-150

135

JAX-500

500

2280

0.03-0.4

74-200

416

JAX-660

660

2720

0.03-0.4

74-200

950
