XJ型自吸空气机械搅拌浮选机

该浮选机的主要结构与工作特点: 盖板上装有18~20个导向叶片,这些叶片倾斜排列,与半径成55~60度倾角,它们对叶轮甩出的矿浆流具有导向作用。在盖板上的两导向叶片之间有18~20个循环孔,供矿浆循环用,由此可增大充其量;

全国24小时客服热线:400-6969-268

产品目录

产品结构



产品工作原理

该机是20世纪50年代从原苏联引进的,型式较老,虽经改进,但基本机构没变,且早已定型,形成系列。由于历史的原因,这种浮选机在我国应用最广,近年来虽说已被一些新型浮选机取代,但仍在广泛应用。

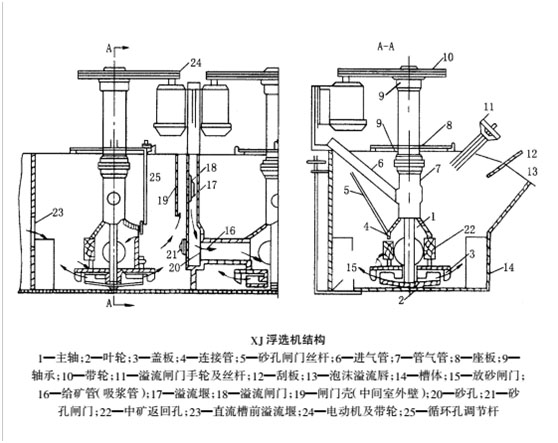

XJ型浮选机的基本结构示于图5-2-1,它由两个浮选槽构成一个机组,第一槽(带有进浆管)为吸入槽,第二槽为直流槽,此二槽之间有中间室。叶轮安装在主轴下端,主轴上端有皮带轮,用电动机带动旋转。空气由进气吸管吸入。每组浮选槽的矿浆水平面由闸门调节。叶轮上方装有盖板和空气筒(又称竖管)。空气筒上开有孔,用来安装进浆管、中矿返回管或用作矿浆循环,孔的大小可以通过拉杆调节。

产品优势

该浮选机的主要结构与工作特点:

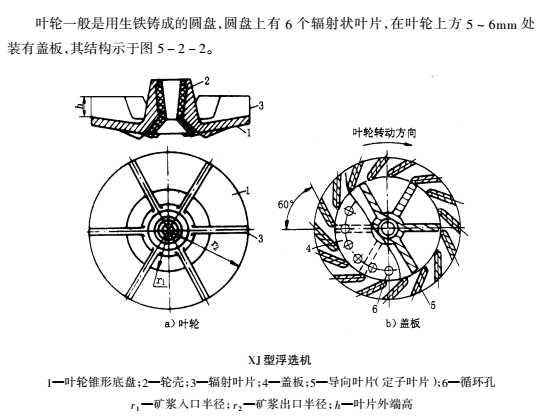

1)盖板上装有18~20个导向叶片,这些叶片倾斜排列,与半径成55~60度倾角,它们对叶轮甩出的矿浆流具有导向作用。在盖板上的两导向叶片之间有18~20个循环孔,供矿浆循环用,由此可增大充其量;

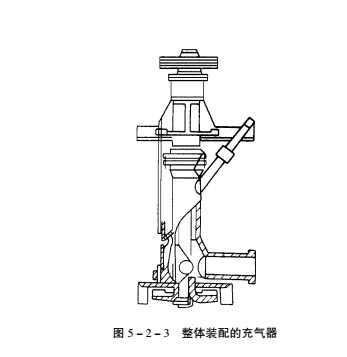

2)叶轮与盖板导向叶片之间的间隙一般应为5~8mm,过大会对吸气量和电耗造成不利 影响。通常,将叶轮、盖板、主轴、进气管和空气筒等充气搅拌零件组装成一个整体部件(图5-2-3)这样可使叶轮和盖板同心装配,以保证叶轮与盖板导向叶片之间的间隙符合要求,而且便于检修和更换;

3)在空气筒下部,有一个调节矿浆循环量的循环孔,并且用闸板控制循环量,因此,通过叶轮中心的矿浆量,可随外界给矿量的变化加以调节。在直流槽中,也可使内部矿浆循环,以满足在最大充气量时所需要的叶轮中心给矿量。



产品参数

XJ型自吸空气机械搅拌浮选机技术性能

型号

有效容积m3

处理能力m3/min

叶轮直径mm

叶轮转速r/min

电机功率kw

单槽重量kg

搅拌用

刮板用

XJ-1

0.13

0.05-0.16

200

600

1.5

0.55

320

XJ-2

0.23

0.12-0.28

250

504

3

390

XJ-3

0.35

0.18-0.4

300

483

1.5

0.75

430

XJ-6

0.62

0.3-0.9

350

400

3

1.1

860

XJ-11

1.1

0.6-1.6

500

330

5.5

1635

XJ-28

2.8

1.5-3.5

600

280

11

2430

XJ-58

5.8

5-7

750

240

22

1.5

3633
