周边齿条传动式浓密机

周边传动浓缩机主要用于选矿厂精矿和尾矿的脱水处理,同时在轻化工业和选煤厂也可用来进行脱水、脱泥及污水处理等作业。

全国24小时客服热线:400-6969-268

产品目录

产品结构

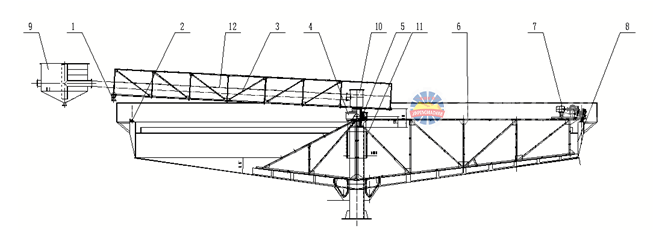

该设备主要由以下部件组成:

1槽架支架  2钢壳齿条轨道  3槽架  4支架  5集电装置  6动梁  7传动机构  8钢壳  9缓冲箱  10 脱气槽  11给料竖筒  12絮凝剂添加装置

本产品已经获得国家实用新型专利证书。

专利号ZL 2015 2 0692813.1

专利权人:烟台金鹏矿业机械有限公司

并且已经在苏丹瑞达矿业等金矿投产运行,运行效果良好。实践证明本产品通过结构优化设计达到了节能增产高效节省维修费用等诸多优点,符合新常态下国家政策要求,必将为业主提供最大的效益,提高企业自身竞争力。


产品工作原理

浓缩池是由钢筋混凝土或者纯钢壳体制成,其中心有一个钢筋混凝土的支柱或钢支柱,动梁的一端和集电装置置于浓缩池的中心支柱上。传动机构装置在动梁的另一端,传动机构由电机、联轴器、减速机、齿轮、齿条等组成。电源接入中心支柱上的集电装置,再由敷设在耙架上的电缆将电流引入电动机,通过传动机构的运动,带动动梁旋转,装在动梁上的刮板刮集沉淀物,由基础下部导管输出浓缩物。

产品优势

①增设脱气槽,以消除固体颗粒附着在气泡上,

②中心支架上增加缓冲箱,防止给矿过快,造成溢料,

③中心支架老结构为自制砂架轴承,更换为回转支撑,结构紧凑,密封性好,钢球与圆弧滚道四点接触,能同时承受轴向力、径向力和倾翻力矩,更易维护,加油方便,实用寿命延长。

④给矿竖筒下移,使给入的矿浆均匀、平稳的下落,有效防止给矿余压造成的翻花现象。

⑤在给矿管处增加絮凝剂添加装置,处理能力提高3-6倍。

产品参数

周边齿条传动式浓密机技术参数表

型号

浓密池

沉淀面积m2

电动机

处理能力t/d

重量kg

直径 m

深度 m

型号

功率kw

NT-15

15

3.5

177

Y132M2-6

5.5

390

11000

NT-18

18

3.5

255

Y132M2-6

5.5

560

12120

NT-24

24

3.7

452

Y160M-6

7.5

1000

28270

NT-30

30

3.6

707

Y160M-6

7.5

1570

30888

NT-45

45

5.06

1590

Y160L-6

11

2400

58640

NT-50

50

4.524

1964

Y160L-6

11

3000

65920

NT-53

53

5.07

2202

Y160L-6

11

3400

69410
