圆盘式真空过滤机

圆盘式真空过滤机是利用真空作为过滤动力,使浆体进行固液分离的设备,适合于有色金属精矿、细粒物料等的脱水作业。

全国24小时客服热线:400-6969-268

产品目录

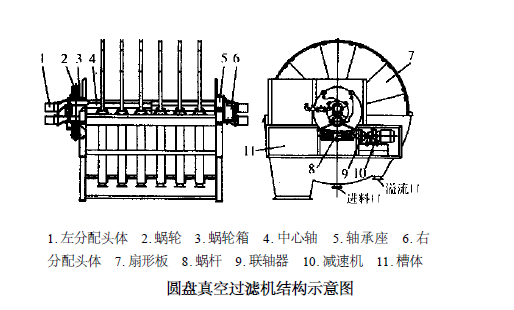

产品结构



产品工作原理

圆盘真空过滤机是一种固液分离设备,过滤圆盘由调速电机通过减速器及开式齿轮传动来驱动,使之在装满矿浆的槽体中以一定的转速转动,当过滤圆盘的某一滤扇处在过滤吸附区时,借助于真空泵的作用在过滤介质两侧形成压力差,使固体物料吸附在过滤介质(滤布)上并形成滤饼,而滤液则经滤液管及分配头排出。当这一滤扇从矿浆液位中脱离而进入脱水区后,滤饼在真空的抽吸力作用下,水不断与滤饼分离,进一步从滤液管及分配头排出,滤饼因此而干燥。进入卸料区后,滤饼用反吹风和刮刀自滤盘上卸下,落入排料槽,由集矿皮带运输机运走,整个作业过程连续不断地进行。


产品优势

1、具过滤面积大,处理量大。
2、脱水充分。
3、经济效果显著。
4、占地面积小、制造容易、吸附能力强等。
5、可以不设置搅拌装置。6、更换滤布快。
7、滤浆槽若分隔成数格,即可在一台单机上设置两个分配头,同时处理两种不同的悬浮液。

产品参数

型号

过滤面积 (m²)

滤盘直径mm

滤盘个数

每滤盘扇数

电机功率(kw)

重量 (T)

主轴电机

搅拌电机

GPT10-2

10

2100

2

20

4

5.5

10.4

GPT15-3

15

2100

3

20

4

5.5

11

GPT20-4

20

2100

4

20

4

5.5

11.6

GPT25-5

25

2100

5

20

4

5.5

12.2

GPT30-6

30

2100

6

20

4

5.5

12.8

GPT35-7

35

2100

7

20

4

5.5

13.4

GPT40-8

40

2100

8

20

4

5.5

14

GPT48-4

48

3100

4

20

5.5

7.5

18

GPT60-5

60

3100

5

20

5.5

7.5

21

GPT72-6

72

3100

6

20

7.5

7.5

24

GPT84-7

84

3100

7

20

7.5

7.5

27

GPT96-8

96

3100

8

20

7.5

7.5

30
