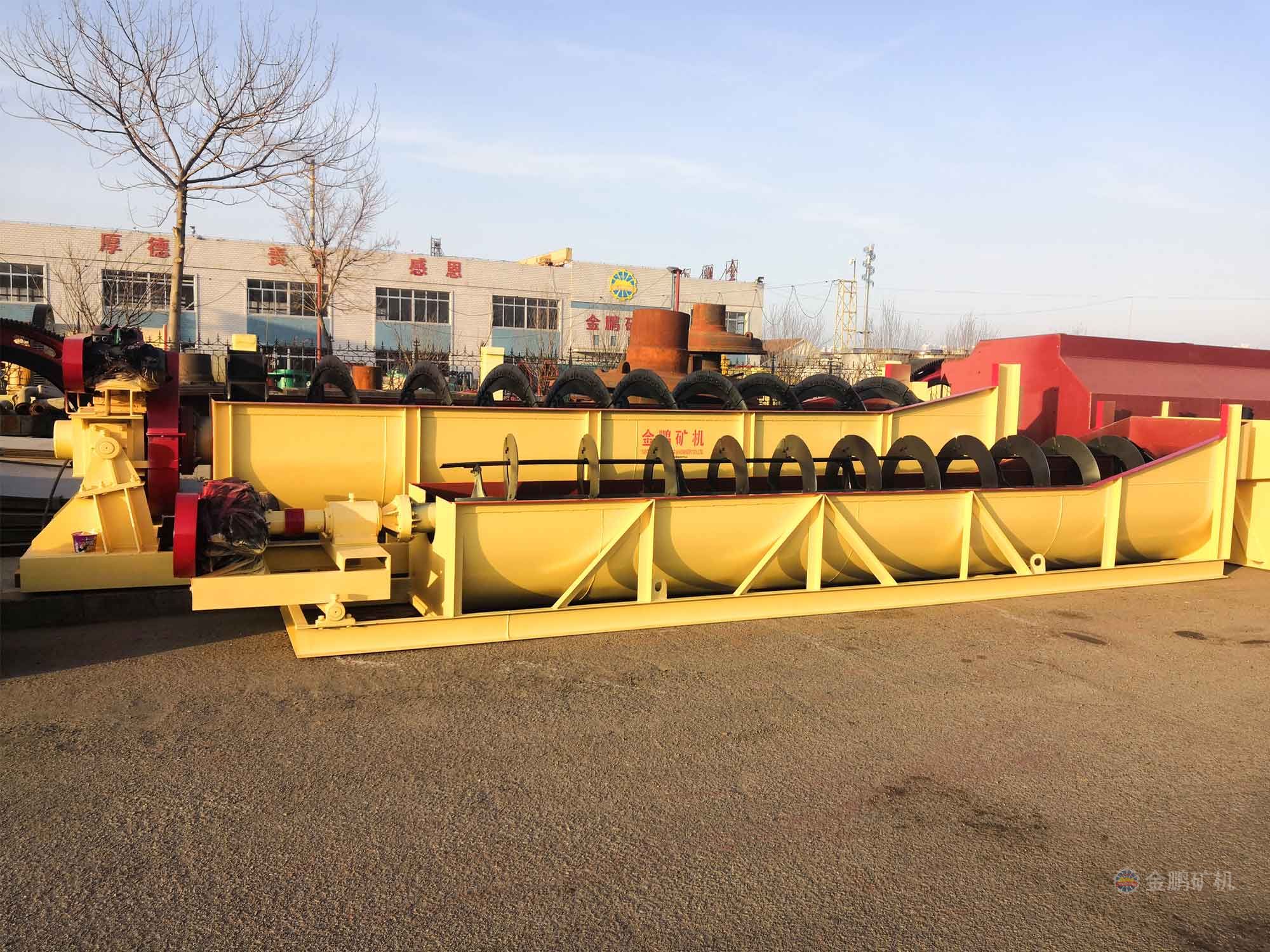

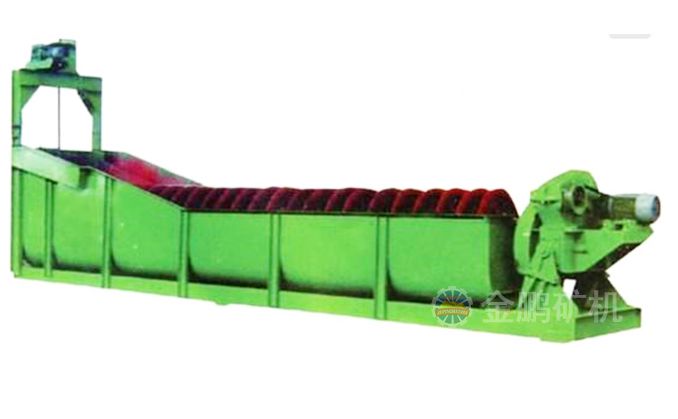

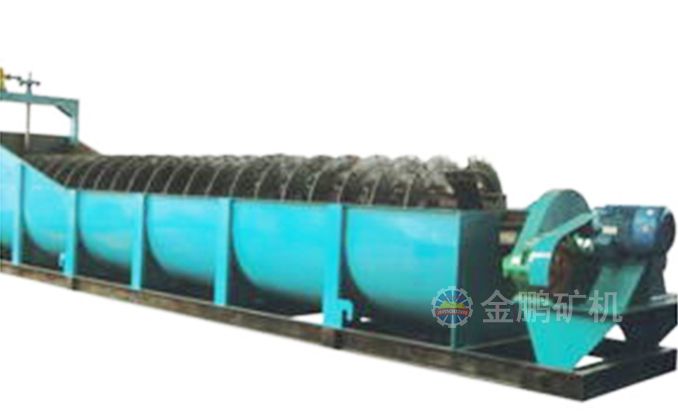

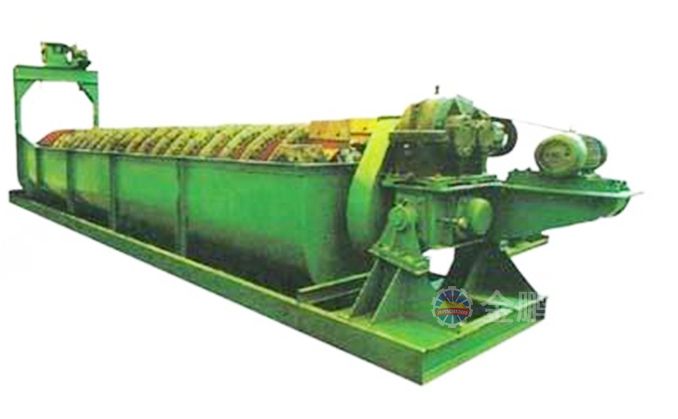

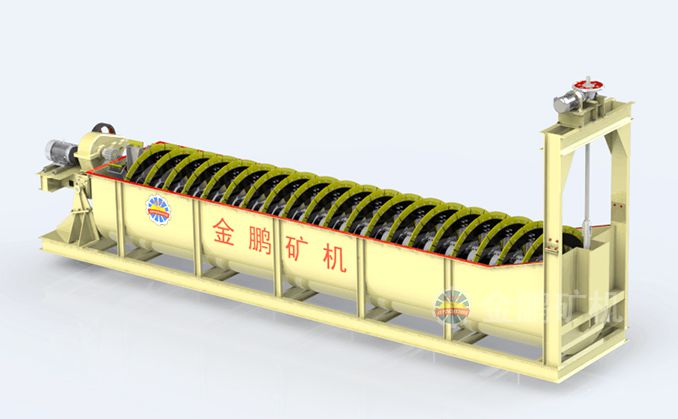

沉没式螺旋分级机

一款溢流端螺旋全部浸没在液面下的分级设备。沉没式螺旋分级机溢流端的螺旋叶片全部浸入溢流面以下,主要适用于溢流粒度为0.15~0.07mm的矿石分级。

全国24小时客服热线:13606388717

产品目录

产品工作原理

沉没式螺旋分级机是借助于固体粒大小不同、比重不同,因而在液体中的沉降速度不同的原理,细矿粒浮游在水中由溢流堰溢出,粗矿粒沉于槽底,由螺旋推向上部排出,来进行机械分级的一种分级设备。通过螺旋低速转动,对矿浆起搅拌作用使细颗粒悬浮到上面,流到溢流堰处溢出,粗颗粒沉到槽底,由螺旋输送到排料口作为返砂排出。

产品优势

1.溢流端的整个螺旋均沉没在沉降区的液面以下,沉降区具有较大的面积和深度;

2.单螺旋沉没式分级机返砂端增加了一个返砂自动提升装置,返砂自动流进球磨机进料口,球磨机给料器取消大勺头的配置,因而减缓了对大、小齿轮的不均衡冲击,并且每吨矿石一般可节电1-1.5度、避免了大勺头的频繁检修。

产品参数

类型

型号

规格

螺旋直径mm

螺旋转数r/min

水槽

生产能力t/24h

传动电动机

提升电动机

长mm

宽mm

倾角(°)

溢流量

返砂量

功率kw

功率kw

沉没式单螺旋分级机

FC-10

Φ1000

1000

6-7.4

6500

1110

10.5°-14°

75

473-1026

5.5


FC-12

Φ1200

1200

5,6,7

8400

1372

10.5°-14°

120

1170-1630

7.5

2.2

FC-15

Φ1500

1500

2.5,4,6

10500

1664

14°-18.5°

185

1140-2740

7.5

2.2

FC-20

Φ2000

2000

5.4

12800

2396

14.5°-18.5°

400

5940

18.5

2.2

FC-24

Φ2400

2400

3.6

14130

2600

14°-18.5°

455

6800

18.5

2.2

FC-30

Φ3000

3000

3.2

14300

3200

14°-18.5°

705

11650

30

4

沉没式双螺旋分级机

2FC-12

Φ1200

1200

6

8400

2620

14°-10.5°

240

1770-2800

7.5X2

2.2×X2

2FC-15

Φ1500

1500

2.5,4,6

10500

3200

14°-18.5°

370

2240-5360

7.5X2

2.2×2

2FC-20

Φ2000

2000

5.4

12800

4280

14.5°-18.5°

640

7780-11880

18.5X2

2.2×2

2FC-24

Φ2400

2400

3.6

14130

5040

14°-18.5°

910

13700

18.5X2

2.2×2

2FC-30

Φ3000

3000

3.17

14300

6300

14°-18.5°

1410

23300

30X2

4×2
