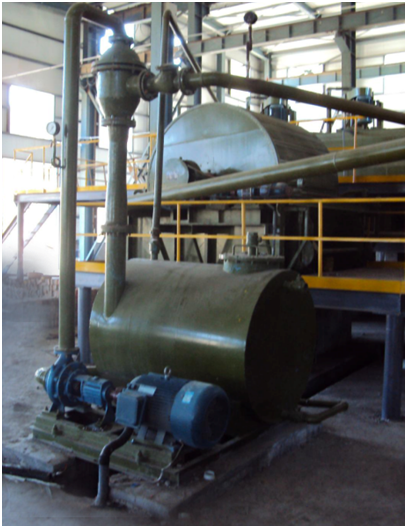

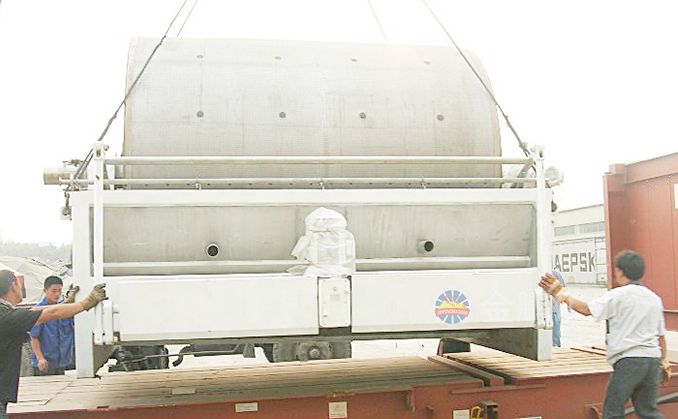

筒型外滤式过滤机

该款筒型过滤机主要用于过滤粒度细、要求产品含水分低的有色金属和非金属精矿,以及浮选精矿的脱水,也可用于不易沉淀悬浮液的固-液分离,广泛用于选矿、冶金、化工、造纸等部门。

全国24小时客服热线:400-6969-268

产品目录

产品结构

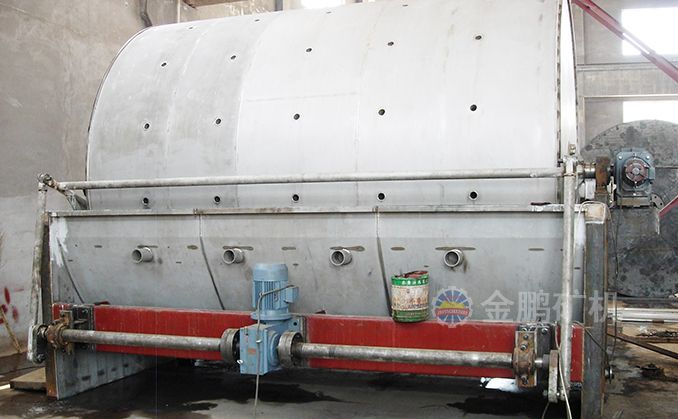

外滤式筒形真空过滤机主要由筒体、传动机构、分配头、主轴承、搅拌器、矿浆槽、刮板和绕线机构等构成。

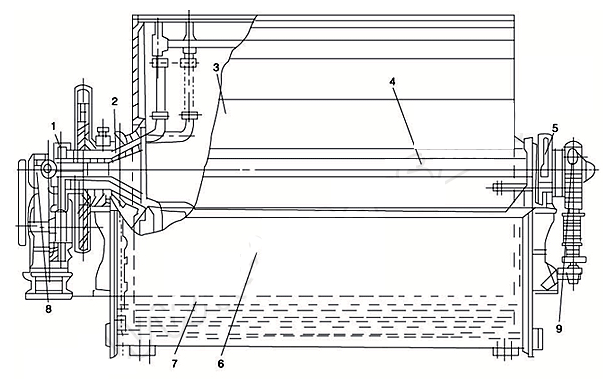

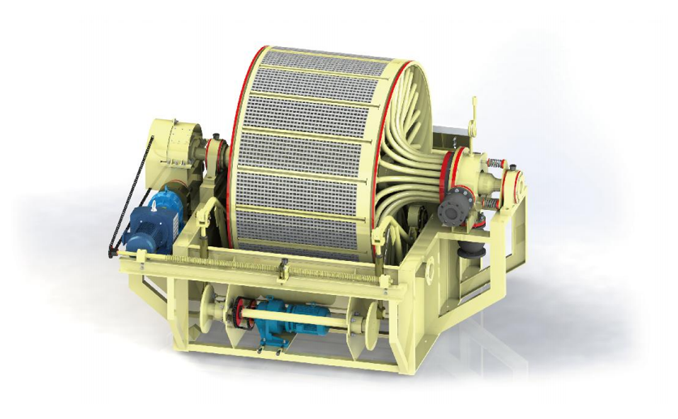

1.左、右分配头;2. 喉管;3. 筒体;4. 刮板;5. 主轴承;6. 矿浆槽;7. 搅拌器;8. 传动机构

产品工作原理

筒体是过滤机的主体,大型过滤机的筒体用钢板焊接制成,小规格的采用铸造筒体,一些老式的过滤机筒体用厚木板做成。筒体的外表面用隔条沿圆周方向分成一定数量的轴向贯通的过滤室,室与室之间严格地密封,互不通气。过滤室里铺设过滤板,一方面形成通道以便流通滤液;另一方面起着支撑过滤布的作用。

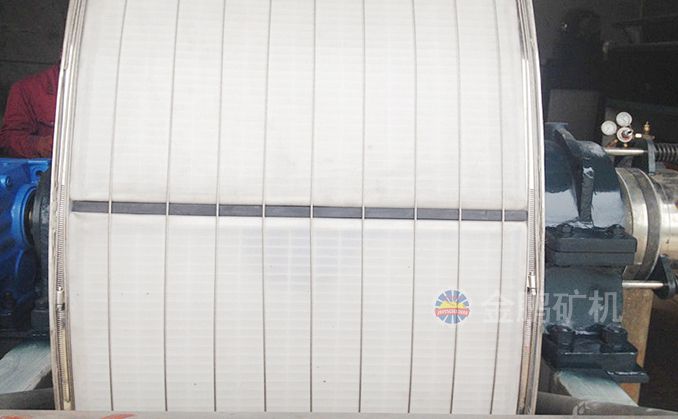

整个筒体外面裹着滤布,为了保证每室之间的密封,滤布用胶条、麻绳或棕绳嵌在隔条的绳槽内。然后再用绕线机构在筒体外面沿轴向以50-80mm的间距缠绕很多道钢丝,把滤布固定在筒体上。

在筒体的一端有一个喉管,它有与过滤室数量相同的孔道,每个孔道都经过管子分别和对应的一个过滤室接通。传动机构驱动筒体回转,并且可以变换几种速度。

产品优势

GW型圆筒外滤式过滤机,是普通型过滤机,通过调整电机转数实现无级变速,具有结构简单、价格低、使用方便、维护量小、易损件少等优点。

产品参数

型号

过滤面积(m2)

筒体规格(mm)

筒体转速(r.p.m)

真空计示压力 KPa

抽气量(m3/min.m2)

处理能力(t/h)

电机型号

电机筒体功率(kw)

电机搅拌器型号

电机搅拌器功率(kw)

重量(kg)

GW-3

3

φ1068×910

0.156-1.56

60-80

0.5-2

0.8-1.5

YCT132-4B

1.5

XWD0.75-4-59

0.75

2635

GW-5

5

φ1600×1060

0.156-1.56

60-80

0.5-2

1.6-2.4

YCT132-4B

1.5

XWD0.75-4-59

0.75

3760

GW-8

8

φ2000×1400

0.1-0.6

60-80

0.5-2

2.8-3.6

YCT160L-4A

2.2

Y112M-6

2.2

5455

GW-10

10

φ2000×1800

0.1-0.6

60-80

0.5-2

3.0-4.0

YCT160L-4A

2.2

Y112M-6

2.2

6017

GW-12

12

φ2000×2000

0.1-0.6

60-80

0.5-2

42434

Y112M-6

2.2

Y100L-6

1.5

6365

GW-20

20

φ2500×2650

0.14-0.54

60-80

0.5-2

3-8.0

YCT160-4B

3

XWD3-4-17

3

10600

GW-30

30

φ3350×3000

0.1-0.6

60-80

0.5-2

4.5-12

YD160M-8

2.2

XWD3-4-17

2.2

17200

GW40

40

φ3350×4000

0.1-0.6

60-80

0.5-2

6.0-16

YD160M-6

3.7

XWD4-4-17

3.7

19500

GW-50

50

φ3350×5000

0.1-0.6

60-80

0.5-2

7.5-20

YD160M-4

5

XWD5.5-7-59

5.5

21500

备注:鼓风指示压力为10-30(Kpa),鼓风量为0.2-0.4(m3/min.m2)

相关案例


内蒙兴达500t/d金矿

如果您正在寻找相关产品,或者有其他问题,可随时拨打金鹏矿业机械服务热线,或点击下方按钮与我们在线交流!
