XJQ/JJF型自吸空气机械搅拌浮选机

该产品是目前国内先进的新型浮选设备,可广泛用于有色金属、黑色金属和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。

全国24小时客服热线:13606388717

产品目录

产品结构

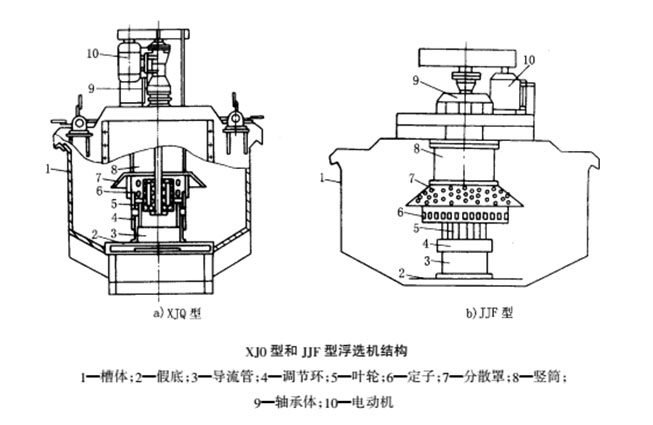

XJQ型浮选机和JJF浮选机的结构于图5-2-13,主要由槽体、叶轮、定子、分散罩、假底、导流管、竖筒、调节环等组成。


产品工作原理

在叶轮旋转时,便在竖筒和导流管内产生涡流,此涡流形成负压,将空气从进气管吸入,在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动,再经定子的作用转换成径向运动,并均匀的分布在浮选槽中。矿化起泡上升至泡沫层,单边或双边刮出即为泡沫产品。

产品优势

这两种浮选机的结构和工作特点是:


1)叶轮直径小,转速低,安装深度浅,电耗较低;

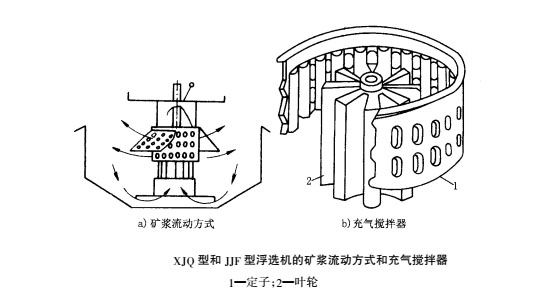

2)叶轮与定子(图5-5-14)之间有较大间隙。矿粒对二者的磨损减小。定子为带有椭圆孔的圆筒,可使空气与矿浆混合和分散,故又称为分散器;

3)定子的高度比叶轮低,叶轮在定子下露出一段,这有利于矿浆搅拌和循环;

4)定子的伞形带孔分散罩用作稳定器,可使叶轮产生的涡流与泡沫层隔开,以便矿浆面保持平稳,并有利于实行自动控制;

5)吸气量较大,并可在0.1~1㎥/㎡·min范围内调整充气量;

6)在槽底上方有一假底,矿浆可在二者之间流过,并通过导流管进行循环,因此可使矿浆以固定的路线进行下部大循环(图5-2-14),亦可使叶轮浸入矿浆的深度减小,并增大充气量,使起泡得以充分弥散;

7)搅拌程度适中,固体颗粒悬浮良好,不沉槽,停车不用放矿。


优势:

选矿回收率高,生产能力大,可处理的粒度范围宽,药剂用量少,维修费用低,性能可靠等。其缺点是不能自吸矿浆,中矿返回时要用泡沫泵。

产品参数

XJQ型浮选机技术性能

型 号

有效容积(m3)

处理能力(m3/min)

叶轮直径 (mm)

叶轮转数 (r.p.m)

搅拌用电机功率 (kw)

刮板用电机功率 (kw)

单槽重量 (kg)

XJQ-4

4

2~5

400

290;315

11

1.1

3100

XJQ-8

8

4.2~10

560

205;225

22

5146

XJQ-16

16

8~20

700

170;180

30

1.5

9314

XJQ-28

28

14~35

760

166;185

55

15940

JJF型自吸空气机械搅拌浮选机技术性能

型号

有效容积m3

处理能力m3/min

叶轮直径mm

叶轮转速r/min

电机功率kw

单槽重量kg

搅拌用

刮板用

JJF-2.8

2.8

1.5-3.5

340

400

7.5

1.5

2166

JJF-4

4

2.0-4

410

305

11

2303

JJF-5

5

2.0-6

2416

JJF-8

8

4.0-8

540

233

22

4700

JJF-10

10

5.0-10

4820

JJF-16

16

5.0-16

700

180

37

7600

JJF-20

20

5.0-20

730

8500
