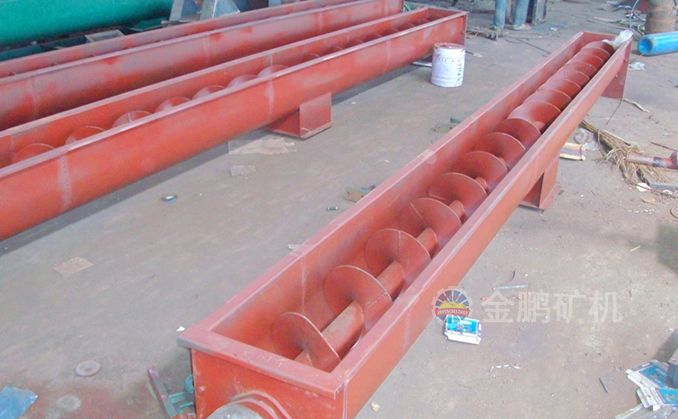

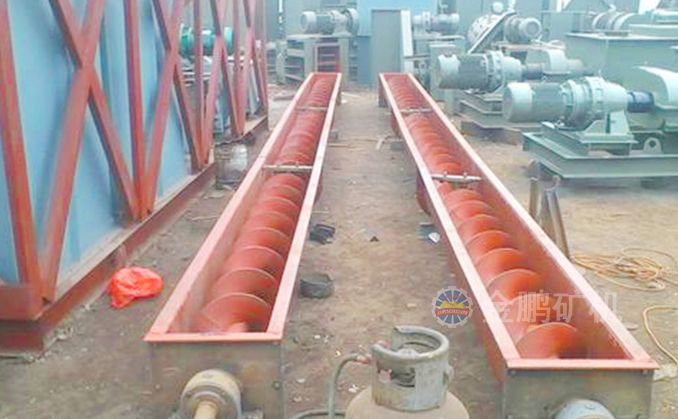

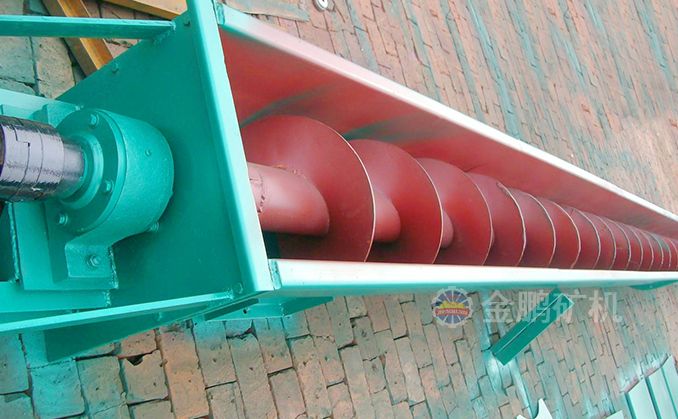

GX 型固定式螺旋输送机

该螺旋输送机主要用于输送粉状颗粒状和小块状物料,如煤粉、炉灰等,具有承载能力大、安全可靠。适应性强、安装维修方便、寿命长等优势。

全国24小时客服热线:400-6969-268

产品目录

产品结构



产品工作原理

GX型管式螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,头部及尾部轴承移至壳体外,GX型管式螺旋输送机吊轴承采用滑动轴承,设有防尘密封装置,GX型管式螺旋输送机轴瓦一般采用粉末冶金,输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

产品优势

1 、螺旋输送机承载能力大、安全可靠。适应性强、安装维修方便、寿命长;

2 、整机体积小、转速高、确保快速均匀输送。出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活;

3 、密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好;

4 、螺旋输送机螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式,安装、拆卸不需轴向移动,维修方便。芯轴长、吊挂少、故障点少;

5 、采用变径结构,增大吊轴承处容积,避免吊轴承与物料接触,吊轴承寿命可达两年以上;各传动部位均采用浮动连接方式,吊轴承为万向节结构,使螺旋体,吊轴承和尾部总成形成一个整体旋浮体,在一定范围内可随输送阻力自由旋转避让,不卡料,不堵料。


产品参数

GX型螺旋输送机技术性能

型   号

螺旋直径 (mm)

镁粉输送能力(t/h)

水泥输送能力t/h)

纯碱输送能力(t/h)

宽×高 (mm)

进料口最短布置(mm)

进料口方口尺寸 (mm)

进料口高度 (mm)

出料口方口尺寸 (mm)

出料口高度 (mm)

GX15

150

4.5

4.1

3

272×314

190

170

75

176

135

GX20

200

8.5

7.9

6.7

342×384

220

220

100

226

165

GX25

250

16.5

15.6

10.7

392×464

270

270

120

276

195

GX30

300

23.3

21.2

18

468×555

300

320

140

328

225

GX40

400

54

51

35.5

572×685

350

420

160

428

280

GX50

500

89

85

70

706×823

450

528

160

536

340

GX60

600

139

134

97

806×973

550

628

180

636

430
