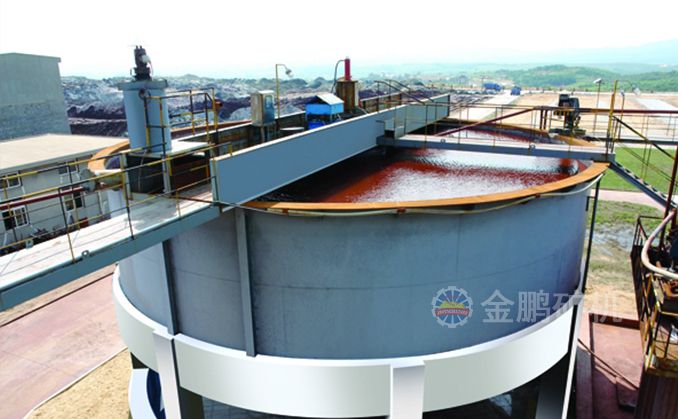

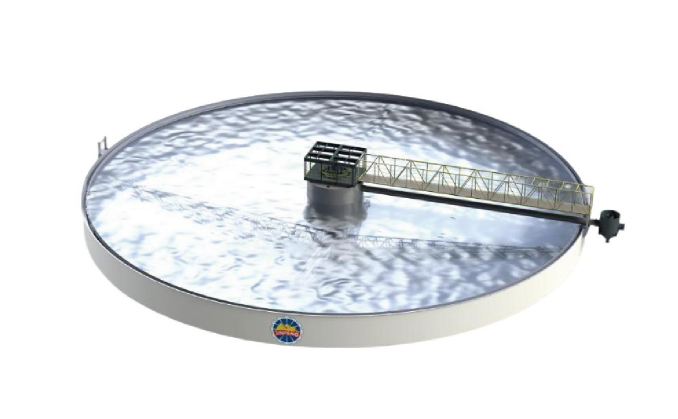

浓缩机主要由圆形浓缩池和耙式刮泥机两大部分组成，浓缩池里悬浮于矿浆中的固体颗粒在重力作用下沉降，上部则成为澄清水，使固液得以分离。沉积于浓缩池底部的矿泥由耙式刮泥机连续的刮集到池底中心排矿口排出，而澄清水则由浓缩池上沿溢出。
1.沉降速度快、面积大；
2.添加絮凝剂增大沉降固体颗粒的粒径，从而加快沉降速度；
3.装设倾斜板缩短矿粒沉降距离，增加沉降面积；
4.处理量高；
5.发挥泥浆沉积浓相层的絮凝、过滤、压缩和提高处理量的作用，并配备有完整的自控设施。
高效浓密机 | ||||||||
型号 | GX-3.6 | GX-5.18 | GX-9 | GX-12 | GX-15 | GX-18 | GX-20 | |
槽体内径m | 3.6 | 5.182 | 9 | 12 | 15 | 18 | 20 | |
槽体高度m | 1.7 | 2.15 | 3.56 | 3.723 | 3.6 | 4.4 | 4.4 | |
沉降面积m2 | 10 | 21 | 63.6 | 112 | 176 | 254 | 318 | |
耙架转速r/min | 1.1 | 0.8 | 0.3 | 0.267 | 0.2 | 0.13 | 0.13 | |
耙子提升高度 | 0.2 | 0.3 | 0.35 | 0.35 | 0.4 | 0.4 | 0.4 | |
驱动电机 | 型号 | Y100L-6 | Y132M1-6 | XWD6-43 | XWD6-47 | Y160L-6 | Y180L-6 | Y180L-6 |
功率 kw | 1.5 | 4 | 4 | 4 | 11 | 15KW | 15KW | |
提升电机 | 型号 | XWD4-87 | XWD4-87 | XWD3-43 | XWD3-43 | Y132M2-6 | Y132M2-6 | Y132M2-6 |
功率 kw | 0.75 | 0.75 | 0.75 | 0.75 | 5.5 | 5.5 | 5.5 | |
槽重kg | 2829 | 5341 | 15980 | 25102 | 31635 | 49694 | 59365 | |
总重kg | 6650 | 10460 | 23680 | 39321 | 55202 | 65992 | 81238 | |
设备编号说明
ENT-24：E高效化改进型；NT-周边齿条浓密机；数字24代表浓密池内径(m)

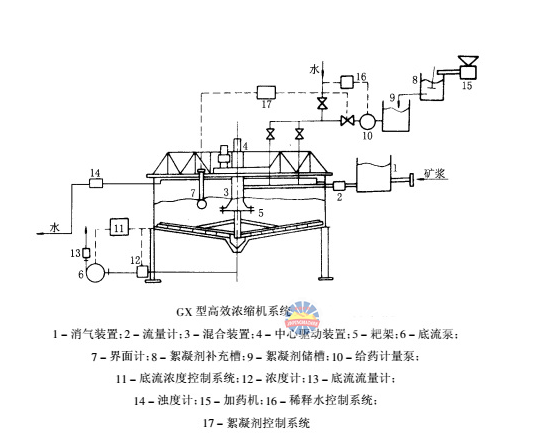

1.絮凝剂添加装置
絮凝剂添加装置是将粉状药剂配备成一定浓度药液,并将其准确的投入到加药点的先进的加药系统，它是高效浓密机中用到的相关产品，一般作为附带产品使用，与絮凝剂搅拌槽、絮凝剂自动机量控制装置等共同使用。
产品工作原理：
一种新型、高效、程序操作的设备，它是由各种溶液箱逐步处理完成的，溶液箱之间用挡板隔开，保证每溶液箱内的最佳时间和恒定的浓度，避免在混合槽和储存槽之间产生任何直接通路。系统由PLC自动控制，控制箱与安装在容易存储槽上的液位计相连，一旦液位达到“低位”触发电磁进水阀打开，同时启动干投机，干投量的大小与水量均可准确设定，以获得精确的浓度。一旦达到“高位”，此循环过程就停止。同时搅拌器会按照设定的时间继续工作，三槽一体联系式配置，操作保养简易，人力成本最低。
产品优势：
1.采用先进的电气控制，保证最佳反应与最优化溶液制备。
2.配备有先进的粉剂干投机。
3.具有新型干粉侵润系统及射流装置。
4.射流器增加内置式文丘里管，大大增强射流负压吸力，有效防止清水喷溅，彻底杜绝射流器堵料溢料现象。
5.连续式自动溶液制备。
产品参数：
型号 | 电机型号 | 电机功率kw | 重量kg |
XNJ-15 | 110SZ52 | 0.185 | 106 |

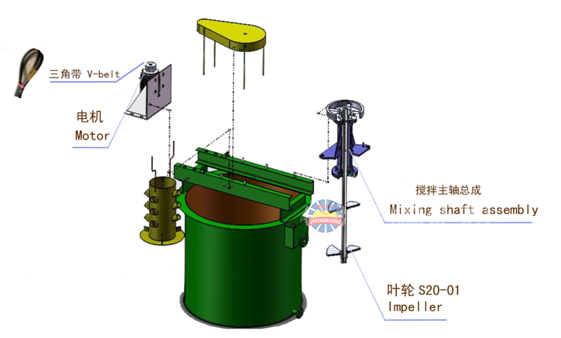

2.絮凝剂搅拌槽
主要用于高效浓密机前等需要搅拌絮凝剂的设备，通常与絮凝剂自动机量控制装置、絮凝剂添加装置一起组合使用。
产品参数
型号 | 规格 | 有效容积 | 叶轮直径 | 叶轮转速 | 电机型号 | 电机功率 | 重量 |
XBJ1.0×1.75 | Φ1000×1750 | 1.1 | 450 | 133 | Y132S-8 | 2.2 | 530 |
XBJ1.5×1.5 | Φ1500×1500 | 2.2 | 518 | 320 | Y132S-6 | 3 | 1260 |
3.絮凝剂自动机量控制装置
主要用于高效浓密机前等需要添加絮凝剂的装置，通常与絮凝剂搅拌槽、絮凝剂添加装置一起组合使用。
产品参数：
管径 | 工作压力 Mpa | 最大流量 kg | 测量精度 % | 环境温度 ℃ | 电源功率 kw | 计量泵电机功率kw |
DN15-25 | ≤1.6 | 600 | ±0.5 | 0-40 | ≤40 | 1.5 |
