球磨机的衬板国内高锰钢逐步被中合金钢衬板代替，但随着中合金钢衬板在球磨机衬板中的不断应用，已经逐步替代了锰钢及其它衬板成为市场发展主流。筒体衬板除保护筒体外，还对研磨体的运动规律有影响，为适应各种不同工作状态（粉碎或细磨）的要求，衬板的形状的材料也不同。当以粉碎为主时，要求衬板对研磨体的推举能力较强，同时衬板应具有良好的抗冲击性能，当以细磨为主时，衬板的突出就比较小，对研磨体的推举作用就弱，冲击较小，而研磨作用较强。要求衬板具有良好的耐磨性能。
球磨机衬板主要起到保护起锚机内壁的作用，把球磨机衬板做成不同的形状可以改善球磨机的粉磨效果，提高球磨机的工作效率。

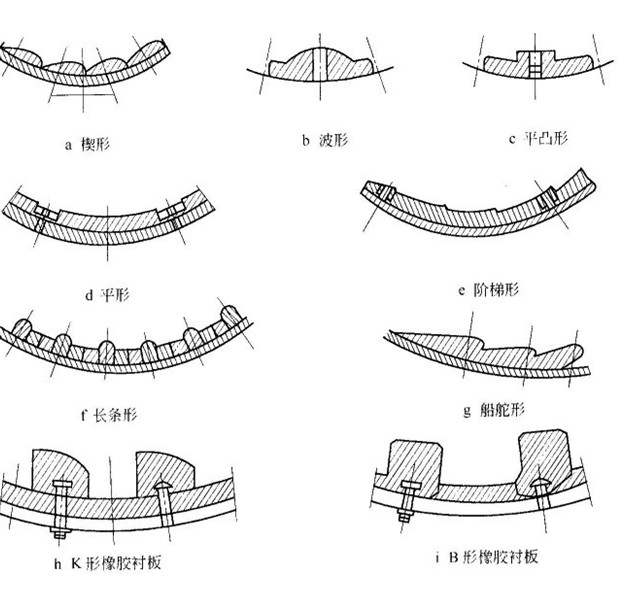

1、平整型球磨机衬板，表面平整，适合安装于细磨仓。
2、压条型球磨机衬板，适用于粗磨仓，适用于转速低的球磨机。
3、阶梯型球磨机衬板，阶梯衬板优于压条衬板,适合安装在粗磨仓。

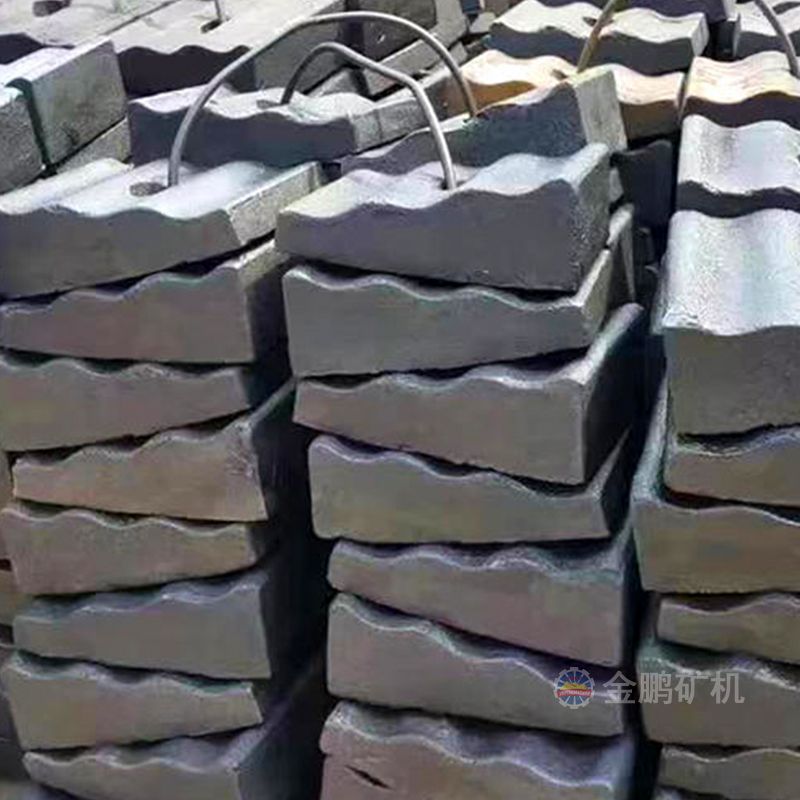

4、小波纹衬板波峰和节距都小，适于细磨仓和煤磨。
5、端盖衬板装在磨头端盖或筒体端盖上，以保护端盖不受磨损。
6、环沟衬板在衬板的T作面上铸出有圆弧形沟槽，安装后形成环形沟槽，适于多仓磨的第一仓和第二仓，干法、湿法磨机均可。
7、分级衬板，对于球磨机粉磨作业的理想状态应该是大颗粒的物料用大直径的研磨体去冲击和粉碎，即在磨机的进料方向配以大直径的研磨体，随着物料往出料方向的逐渐减小，研磨体也应顺次减小。
序号 | 规 格 | 筒 体 | 最大装载量 | 重量 | 外型尺寸 | 电机 (kw) | |||
内径 | 长度 | 有效容积 | 矿石 | 钢球 | |||||
(mm) | (mm) | (m3 ) | (t) | (t) | (t) | (m) | |||
1 | 1500×1500 | 1500 | 1500 | 2.2 | 5 | 13.7 | 37 | ||
2 | 2100×3000 | 2100 | 3000 | 9 | 20 | 50.6 | 210 | ||
3 | 2400×3000 | 2400 | 3000 | 12 | 3.5 | 25 | 57.36 | 9.3 × 5.6 × 4.54 | 380 |
4 | 2700×4000 | 2700 | 4000 | 20 | 45 | 86 | 400 | ||
5 | 3200×3100 | 3200 | 3200 | 21.9 | 47 | 104 | 8.06 × 6.4 × 5.5 | 800 | |
6 | 4000×6700 | 4000 | 6700 | 75.95 | 19.6 | 139.8 | 235.9 | 15.6 × 8.43 × 7.1 | 1350 |
高锰钢、新型复合材料、改性高锰钢、新型高锰钢、超高锰钢、超强高锰钢、变质高锰钢、多元合金钢、高（低）铬铸铁等
广泛应用于水泥，硅酸盐制品，新型建筑材料52555、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业，对各种矿石和其它可磨性物料进行干式或湿式粉磨。
